Введение высокоскоростной линии производства RFID-карты для наших клиентов

Скорость: 6000-7000 карт в час.

Лай-оф листов INLAY: 3×8 или 4×8 или на заказ

Размер чипа: 5*8мм чип COB или чипы в ленте.

Частота вложения: 13,56 МГц +

Общие этапы производства карты HF RFID INLAY

Лист с машинами YL

Шаг 1: Проектирование и подтверждениекарточкаINLAY спецификации листа в соответствии с требованиями клиента, сделать чертеж антенныa в AUTOCADпрограммное обеспечениеe вкомпьютерили антеннойвстраиваниемашины, и измерить образцы карточки инкрустациичастотаy- Что?

Необходима модель машины:Компьютерный и бесконтактный ИК-тестер частоты YFT-1

Машины Количество необходимое:Бесконтактный ИК-тестер частоты YFT-1, 1 комплект

Рисунок 1.Бесконтактный ИК-тестер частоты YFT-1

Шаг 2:Начать массовое производство, и прежде всегоотверстия для расположения боковых отверстий (обычно 2 отверстия) и отверстия для фиксации микросхем (например, 24 отверстия в схеме 3 × 8) в среднем листе INLAY в одной машине.

Необходимое количество машины:

Вкладыш для пробивания листов YHP-A+, 1 комплект (скорость: 800+ листов в час)

Рисунок 2. Вкладывающий перфоратор YHP-A+

Шаг 3: Автоматически вставьте или имплантируйте антенну из медного провода на средний лист INLAY.Обычно три листа для ламинирования в один лист.

Необходима модель машины:

Бесконтактная машина для встраивания антенны карты YAE-416 (16 голов для встраивания/4 рабочих столов для планировки листов 3×8,4×8,6×8 или 7×8, если планировка 5*5, мы будем использовать YAE-410 с 5 головами для каждого рабочего стола)

Необходимое количество машины:

Бесконтактная машина для встраивания антенны карты YAE-416 (1 комплект)

Ссылка на видео на Youtube:https://youtu.be/a6X6_Tcmmnk

Скорость: 6000-7000 единиц в час.

Рисунок 3. Бесконтактная машина для встраивания антенны карты YAE-416

Шаг 4: автоматически нанесите зеленую клейкую ленту на отверстия в чипах в среднем листе INLAY для временного приклеивания чипов.

Необходима модель машины:Автоматическая машина для наклеивания клеевой ленты на листы YGA-1000+

Необходимое количество машины:1 комплект

Скорость машины:600+ листов в час

Рисунок 4. Автоприкладировщик клеевой ленты YGA-1000+

Шаг 5: автоматически прокалывайте ленту бесконтактного модуля чипа на отдельные кусочки чипа. (Примечание: это не нужно, если используются только чипы COB)

Модель машины необходима:Бесконтактный резач модуля IC YMC-2 (2 станции-1 для крупного чипа MOA4 или MOA2 и еще одна для маленького чипа MOA8)

Ссылка на видео на Youtube:https://www.youtube.com/watch?v=G4JdEJ55ho8

Необходимое количество машины:1 комплект

Скорость машины:6000-8000 фишек в час

Рисунок 5. Бесконтактный резач модуля IC YMC-2

Шаг 6: автоматически подбирать и помещать каждый отдельный чип в отверстия фиксации чипа в среднем листе INLAY быстрым и точным способом.

Необходима модель машины:Бесконтактный модуль IC Машина для сбора и размещения YPP-8000-16H (16 голов/2 рабочих столов)

Ссылка на видео на Youtube:https://youtu.be/4aAripwVStw

Необходимое количество машины:1 комплект

Скорость машины:7000-8000 фишек в час

Рисунок 6. Бесконтактный модуль ИС Машина для сбора и размещения YPP-8000-16H

Шаг 7: Связывание или сварка антенны ведет к краям чипа автоматически.

Необходима модель машины:Бесконтактная карточная микросхема для скрепления YCB-18 (8 голов для скрепления 3×8,4×8, 6×8 или 7×8, если расположение 5*5, мы будем использовать YCB-15 с 5 головами для скрепления)

Ссылка на видео на Youtube:https://www.youtube.com/watch?v=NIHmMs6rGGA

Необходимое количество машины:1 комплект

Скорость машины:7000+ чипов в час

Рисунок 7. Бесконтактная машина для скрепления карточных чипов YCB-18

Шаг 8: Проверьте проводимость склеенных блоков цепи после процесса склеивания, чтобы убедиться, что все блоки хороши или нет.

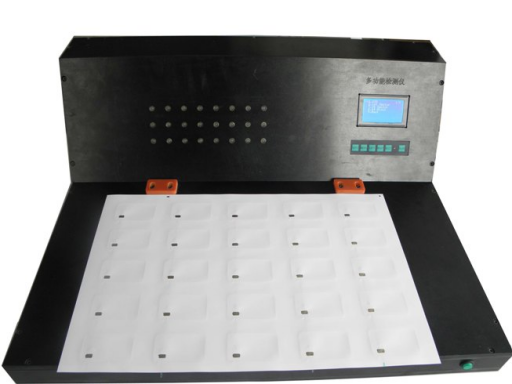

Необходимая машина:Проверяющий соединение листов с инлайном YBT-60

Ссылка на видео на Youtube:https://www.youtube.com/watch?v=swGURFaKiOQ&t=1s

Необходимое количество машины:2 комплекта
